Как правильно спланировать и поменять электрику в новой квартире?

Зачем нужно планировать электропроводку в новой квартире?

Начнем с актуальности вопроса. Зачем в принципе заниматься планированием и составлять схемы разводки перед непосредственным монтажом. И факторов в пользу предварительного плана огромное количество. Вот лишь основные из них:

• Адаптация старой проводки или проведение новой с учетом современных бытовых приборов. Сейчас существует масса бытовых приборов, отличающихся повышенным энергопотреблением. Это различные духовые шкафы, мощные индукционные плитки, посудомоечные и стиральные машины. Они требуют особого кабеля подводки с более серьезным сечением и розетку с заземлением.

• Снижение нагрузки на один канал. Без правильной схемы разводки часто на один канал приходится слишком большая нагрузка. Масса розеток и электроприборов. В итоге какие-то каналы остаются без нагрузки в принципе, а другие просто не способны справиться с одновременной активацией ряда приборов. Как итог — перегрев и опасность возгорания.

Читайте также Пожар в квартире: как оценить и возместить ущерб

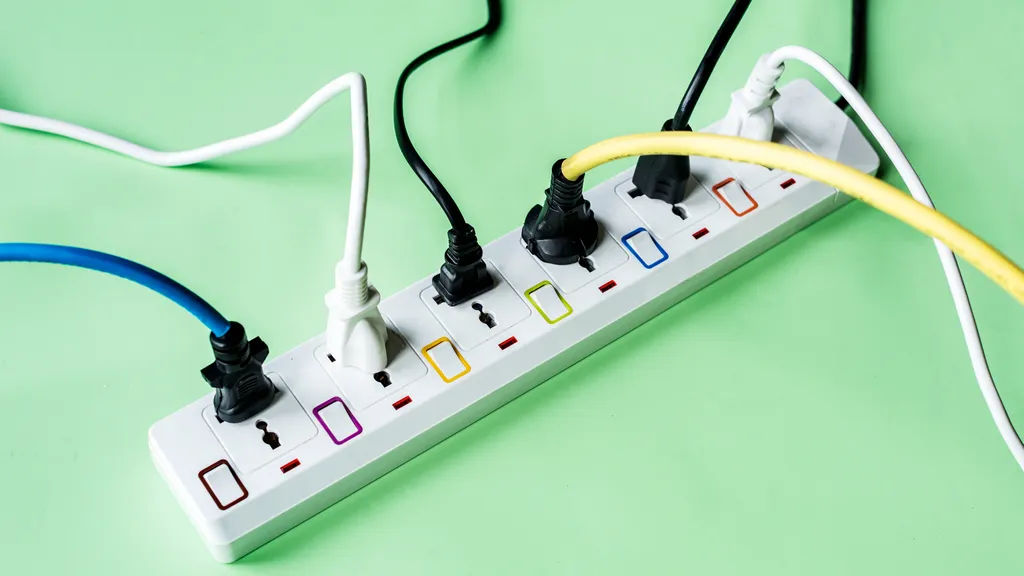

• Грамотный и заблаговременный выбор количества розеток. Электропроводка в старых домах строится по принципам — одна-две розетки на комнату. И это крайне неудобно. Имея план, вы можете сразу определить, сколько розеток вам понадобится в ванной или на кухне. И сможете избежать раскиданных повсюду удлинителей. А кроме того, вы сами определяете высоту расположения розеток. Например, для подключения персонального компьютера понадобится как минимум 3 розетки, а лучше дополнить еще интернет-розеткой. Расположить их необходимо внизу, чтобы они не были видны из-за стола. Это наиболее удобно и эстетично.

• План действий. Вы сразу видите какие этапы работы впереди, где необходимо сделать отступ для будущего вывода кабеля под кондиционер, на какую высоту поднять розетку, где будет располагаться точка освещения или вывод кабеля под TV. Вы ничего не пропустите, сможете предусмотреть все нюансы, застрахованы от любых ошибок.

• Готовая смета. Вы точно знаете, какое количество материала и какой инструментарий вам понадобится. В противном случае либо вам придется постоянно прерывать работу для дополнительной закупки, либо после у вас останется значительное количество неиспользованного материала, который некуда девать. Говоря простым языком — вы экономите, поскольку покупаете ровно столько, сколько вам и нужно.

Как составить схему электропроводки: пошаговая инструкция

Теперь перейдем к вопросу непосредственного составления схемы. Сразу уточним, что если вы не профессиональный электрик, то потенциальный подрядчик (если вы будете заказывать какие-то работы) такую схему не примет. Поскольку профессиональная схема имеет массу правил, ориентируется на действующие нормы СНиП и ПУЭ. Такой план электропроводки обыватель без профессиональных познаний составить не сумеет. Но при этом схему, которая поможет по всем описанным выше факторам составить вполне реально.

Читайте также Как расположить розетки на кухне

В первую очередь выберем то, как мы будем составлять схему. Для этого в принципе подходит обычный лист бумаги А4, линейка и цветные карандаши. Но гораздо проще и результативнее сделать это в каком-то графическом редакторе, тем более, если вы владеете его основами и знаете особенности. Подойдет Autocad, Visio, Eagle и др.

Пошаговая инструкция:

• Рисуем общий план квартиры. Заносим в него все помещения дома, где подразумеваются установка розеток или источников освещения. От санузла до спальни.

• Заносим в план все точки розеток и выключатели. Если выключатель сквозной или двух-трех клавишный — также это отмечаем. Кроме того, новым цветом отмечаем сдвоенные, строенные розетки. Интернет-розетки также отмечаем своим цветом. Перед этой работой желательно переговорить со всеми домочадцами, чтобы они высказали свое мнение. Каждый должен определить, где и сколько он хотел бы видеть розеток в своей комнате, где удобнее расположить выключатель. В случае с однокомнатной квартирой задача, конечно, упрощается.

• Учитывайте, что текущий параметр количества точек — это одна розетка на 6 квадратных метров, не меньше. Больше — можно. Также учтите, что точки запрещено располагать ближе, чем в 20 см от входа или окна. И постарайтесь «увести» их подальше от радиаторов.

• Занесите в план все точки освещения. В гостиной это обычно одна большая люстра. А вот если вы хотите использовать точечное освещение, то стоит помнить, что в этом случае на каждые 2 кв.м должна приходиться своя точка.

• Проведите разводку на схеме от каждой точки до ближайшей распредкоробки.

• От распредкоробок, учитывая количество поступающих кабелей, выведите общие кабеля непосредственно до электрического щитка.

• Помните, что все линии должны быть строго геометрически верными. От розеток канал идет строго вертикально, между распредкоробками только ровные линии, никаких диагональных.

• Отображайте распредкоробки на плане особым цветом. В идеале, не располагайте больше одной распредкоробки на одну комнату. Но на практике подобное почти никогда не удается.

• Также помните, что если мы говорим про внутреннюю проводку, то штроба должна отступать от проемов и окон минимум на 20 см. Хотя, если вы не располагаете точек рядом с проемами и окнами, следуя рекомендации выше, то и штробы в этом месте не будет.

• Электрический щиток допустимо расположить как внутри квартиры, так и за ее пределами — как удобнее.

• После составления плана необходимо нанести разметку непосредственно на стены. Нарисовать круги под розетки, на потолке отметить точки освещения и расположение распредкоробок. И только после того, как вы перенесли большую часть вашей схемы непосредственно на стены и потолок, можно переходить к закупке материалов и инструментов, а также установке проводки.

Читайте также Водонагреватель: как выбрать и куда вешать

Какие материалы и инструменты необходимы для замены электрики?

Итак, не считая некоторых специфических случаев, нам понадобится всегда идентичный набор материалов и инструментов. А вот количество, длина кабелей зависит уже от вашей готовой схемы электропроводки.

Итак, нам понадобятся следующие материалы:

• Кабеля с различным сечением под разные потенциальные мощности электроприборов.

• Разветкоробки в требуемом количестве (и заданного размера, зависящего от высоты натяжного потолка или иного покрытия).

• Гофра для фиксации кабелей.

• Изолента для изоляции проводов.

• Строительные стяжки для фиксации кабелей друг с другом.

• Дюбеля различного размера.

• Замазка в стиле Ротбанда.

• Розетки в требуемом количестве.

Из инструментов понадобится:

• Штроборез. Или хотя бы болгарка со специализированной насадкой для прокладки штроб.

• Перфоратор. Основной инструмент. Если стены мягкие, то можно обойтись в принципе без штробореза, прокладывая штробы перфоратором. В противном же случае он понадобится для расширения штроб, высверливания слотов для подрозетников, а также для крепления непосредственно кабеля на дюбеля.

• Насадки для перфоратора. Коронка для высверливания слотов. Лопатка-зубило — для работы со штробами и очистки слотов. А также буры для крепления на дюбели и реже сверла.

• Паяльник. Используется для соединения кабелей друг с другом.

• Индикатор напряжения и тестер. Первый понадобится чтобы понять, находится ли кабель под напряжением, второй — для определения уровня напряжения.

• Канцелярский нож. Зачистка изоляции, обрезка гофры, стяжек и так далее.

• Шпатель. Непосредственно для замазки штроб и подрозетников.
